APB-EXPMC Μονάδα επικοινωνίας μεταξύ των APB

Περιγραφή

APB-EXPMC Μονάδα επικοινωνίας μεταξύ των APB

Το APB-EXPMC ανήκει στην σειρά APB της Array Electronics.

Το APB-EXPMC είναι κατάλληλο για να συνδέσει τα PLC της σειράς APB και τις επεκτάσεις τους όταν μεταξύ τους υπάρχει μεγάλη απόσταση.

Η επικοινωνία επιτυγχάνεται μέσω του δικτύου RS-485 bus.

Η σειρά APB

Η σειρά APB παρέχει δωρεάν ένα λογισμικό για τον προγραμματισμό των PLC το οποίο μπορεί να επεξεργαστεί τα διαγράμματα λειτουργίας (function diagrams) και προσομοιώνει το γραμμένο πρόγραμμα στον υπολογιστή.

Έτσι δίνεται η δυνατότητα δοκιμής εκτός σύνδεσης ώστε να αποφεύγεται η επιπλέον ταλαιπωρία για τον χρήστη.

Οι κύριες μονάδες της διατίθενται και στην οικονομική έκδοση χωρίς την οθόνη LCD.

Στην οθόνη APB-SLCD εμφανίζονται δεδομένα όπως ο χρόνος, η κατάσταση των εισόδων και των εξόδων, ο χρονοδιακόπτης κ.λπ. Μπορείτε να ρυθμίσετε εσείς τι θα εμφανίζεται κάθε φορά. Κατά την χρήση της είναι εφικτή η τροποποίηση, η πρόσθεση ή η διαγραφή μιας διεπαφής.

Για τον προγραμματισμό των PLC παρέχονται 10 βασικά μπλοκ λειτουργίας, 18 ειδικά, 13 μπλοκ υψηλής ταχύτητα και αναλογικής λειτουργίας και 6 μπλοκ λειτουργίας εισόδου/ εξόδου.

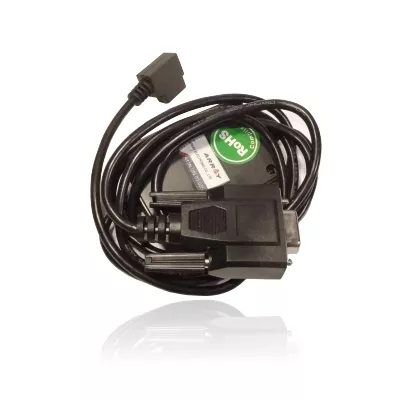

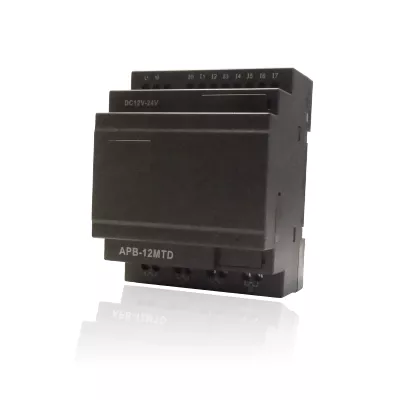

Για να προγραμματίσετε τις PLC CPU είναι απαραίτητη η σύνδεσή τους με υπολογιστή, μέσω του καλωδίου APB-232 ή μέσω του APB-DUSB εάν θέλετε να το συνδέσετε σε θύρα USB.

Η σειρά APB έχει τις δικές της μονάδες επέκτασης APB-22E. Η APB-22ERD είναι διαθέσιμη με 22 I/O.

Μια PLC CPU μπορεί να πάρει μέχρι 7 μονάδες επέκτασης με συνολικά 176 σημεία I/O (112 είσοδοι και 64 έξοδοι).

Το APB-SMS ελέγχει τα I/O και ειδοποιεί με SMS στο κινητό σας αλλά και μπορεί να λάβει και να στείλει σύντομα μηνύματα σε άλλη συσκευή της σειράς.

Υποστηρίζει υψηλής ταχύτητας μέτρηση παλμών. Το εύρος συχνότητας των παλμών είναι 1-5KHz και το τερματικό εξόδου (Q2,Q3) μπορεί να εξάγει το σήμα παλμού σε 5KHz.

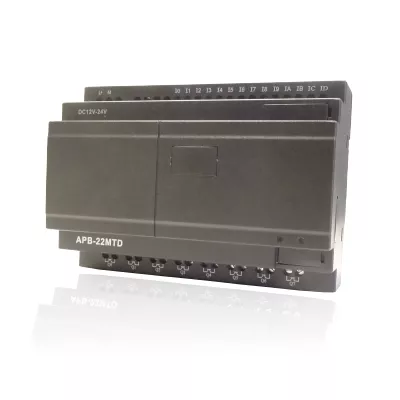

Διατίθεται σε εκδόσεις με 22 και με 12 I/O.

Τεχνικά χαρακτηριστικά

• Τροφοδοσία: τροφοδοτείται μέσω των APB που είναι συνδεδεμένο
• Κατανάλωση ενέργειας: 135mA/ 5V DC
• Θερμοκρασία λειτουργίας : -20℃ ~ 60℃
• Ανεκτά επίπεδα υγρασίας: 30%~80%
• Διαστάσεις: 63.8 x 89.7 x 25.6 mm
