Περιγραφή

Έχει αντικατασταθεί από τον πίνακα S2055

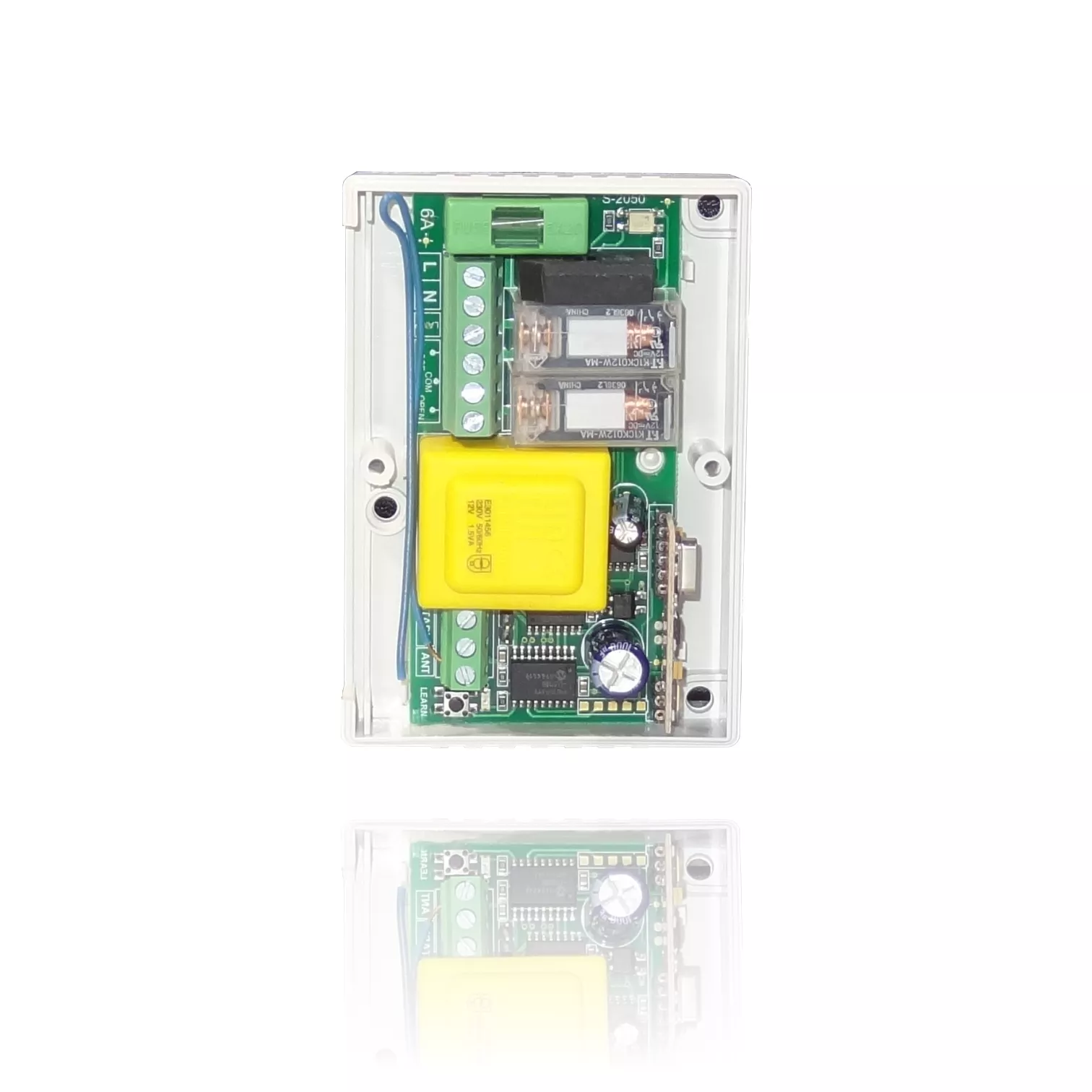

Ηλεκτρονικός πίνακας μικρών ρολών με ενσωματωμένο δέκτη 230 V AC S2050: Ποιες είναι οι λειτουργίες του

Είναι κατάλληλος για ρολά με τάση λειτουργίας 230 V AC των οποίων οι τερματικοί διακόπτες είναι ενσωματωμένοι στο μοτέρ και δεν απαιτείται τοποθέτηση φωτοκύτταρων.

Ο ηλεκτρονικός πίνακας μικρών ρολών διαθέτει αυτόματη αναγνώριση τερματικών του μοτέρ, ανιχνεύοντας και συμβαδίζοντας με την λειτουργία των διακοπτών, ώστε όταν το ρολό τερματίσει να μηδενίζεται ο χρόνος λειτουργίας και να είναι έτοιμος να δεχτεί την επόμενη εντολή.

Μηδενικό κόπο απαιτεί η διαδικασία συγχρονισμού με το τηλεχειριστήριο-πομπό καθώς πραγματοποιείται με το πάτημα του κουμπιού AUTO LEARN του πίνακα και την εκπομπή του επιθυμητού κωδικού από τον πομπό(Για πιο αναλυτικές οδηγίες βλ. εγχειρίδιο χρήσης).

Για τον έλεγχο όλων των εισόδων κατά την εγκατάσταση υπάρχουν στον πίνακα διαγνωστικά φωτάκια LED.

Ο ενσωματωμένος δέκτης συχνότητας 433,92 MHz έχει έχει δυνατότητα αποθήκευσης μέχρι 16 τηλεχειριστήρια με διαφορετικό κωδικό ή κανάλι.

Τα τηλεχειριστήρια μπορούν να είναι και διαφορετικού τύπου (12bit, 24bit, security code 32bit, rolling code) αρκεί η συχνότητα να είναι ίδια με την συχνότητα του δέκτη του πίνακα.

Τεχνικά Χαρακτηριστικά

• Συμβατότητα με κάθε μονοφασικό μοτέρ (230 V AC) με ενσωματωμένα τερματικά που δεν απαιτούν χρήση φωτοκύτταρων
• Ενσωματωμένος δέκτης συχνότητας 433,92 MHz
• Δυνατότητα καταχώρισης έως 16 πομπών με διαφορετικούς κωδικούς
• Κωδικοί TX: 12, 24bit – Rolling code
• Εύκολη καταχώριση τηλεχειριστηρίων με μπουτόν AUTO LEARN
• Αυτόματη αναγνώριση τερματικών
• Διαγνωστικά LED για έλεγχο όλων των εισόδων κατά την εγκατάσταση
• Έξοδος προειδοποιητικού φωτός: 230 V AC 500 W max
• Έξοδοι κινητήρα: 230 V AC 500W max
• Διαστάσεις κουτιού: 100 x 70 x 31 mm
• Διαστάσεις πλακέτας PCB: 85 x 54 x 29 mm
• Πλαστικό περίβλημα κουτιού
• Θερμοκρασία λειτουργίας -10^ο C ~ 50^o C
• Τεχνολογία SMD
• Σήμανση πιστότητας CE

Download

Εγχειρίδιο (manual).
