Όταν ξεκινάμε μια εργασία κόλλησης, είναι πολύ σημαντικό να γνωρίζουμε τι είδους μύτη χρειαζόμαστε.

Με την κατάλληλη μύτη η διαδικασία γίνεται πιο εύκολη για εμάς. Δεν καίμε τα PCB ή από την άλλη δεν κάνουμε περισσότερο χρόνο από όσο θα χρειαζόμασταν, και έχουμε καλύτερη ποιότητα κόλλησης.

Η Ersa προσφέρει πολλές διαφορετικές μύτες, για να καλύψει όλων των ειδών τις εργασίες. Κι επειδή καταλαβαίνουμε ότι συχνά μπορεί να είναι λίγο χαοτικός αυτός ο αριθμός επιλογών, ετοιμάσαμε αυτό το άρθρο ώστε σε λίγα λεπτά να ξέρουμε ακριβώς ποια μύτη χρειαζόμαστε και γιατί.

Πριν περάσουμε αναλυτικά στην χρήση κάθε σχήματος, να πούμε έναν γενικό κανόνα που μπορούμε να έχουμε πάντα υπόψιν μας.

Για να διαχέεται η θερμοκρασία σωστά πάνω στο pad, πρέπει η μύτη μας να έχει τις ίδιες διαστάσεις μαζί του.

Δηλαδή να προσπαθούμε να μην ξεπερνάει το μέγεθός του, γιατί υπάρχει κίνδυνος να τραυματίσουμε την πλακέτα μας. Αλλά και να μην είναι πολύ μικρότερο, γιατί θα μας πάρει περισσότερη ώρα να το ζεστάνουμε.

Άμα αυτή είναι η πρώτη επαφή με την Ersa, άλλη μια διευκρίνηση που θα χρειαστεί, είναι ότι το κάθε κολλητήρι έχει τις δικές του μύτες που είναι συμβατό. Η κατάληξη του κωδικού όμως, αποτελεί μια universal κωδικοποίηση που προσδιορίζει το σχήμα της και μας βοηθάει να καταλάβουμε τι είδους μύτη είναι.

Πάμε τώρα να δούμε ο κάθε κωδικός για ποιες χρήσεις είναι κατάλληλος.

Είναι κατάλληλη για επεξεργασία εξαρτημάτων που χρειάζονται λεπτό χειρισμό, όπως αυτά που έχουν πολύ μικρό μέγεθος, ή που τα pin τους έχουν μικρό pitch (κάποιοι controllers, chips κλπ).

Ή την χρησιμοποιούμε ακόμα και σε πλακέτες που έχουν πολύ πυκνή διάταξη και χρειάζεται προσεκτική μεταχείριση ώστε να μην τραυματίσουμε τα υπόλοιπα.

Εάν υπήρχε μια μύτη με σχήμα γενικής χρήσης, θα ήταν αυτή. Είναι η πιο συχνά χρησιμοποιούμενη σειρά.

Οι μύτες AD συνήθως χρησιμοποιούνται για την απομάκρυνση υπολειπόμενης κόλλησης.

Είναι ιδανικές για τέτοιες εργασίες desoldering.

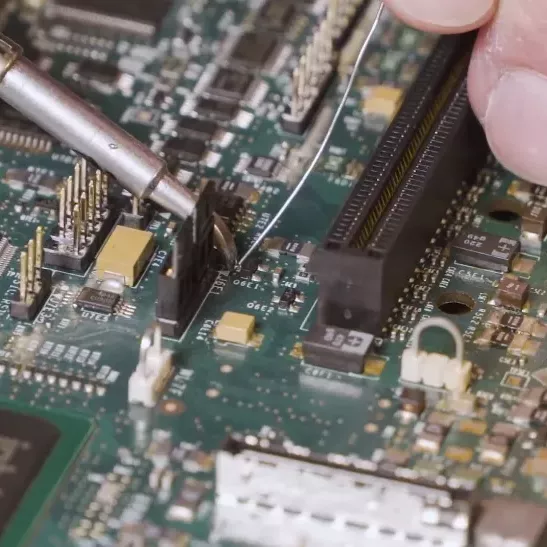

Η κλίση που έχουν οι μύτες SD επιτρέπουν την πιο εργονομική εργασία.

Είναι ιδανικές για περιοχές πιο δύσκολα προσβάσιμες, και κάνουν την ζωή μας πιο εύκολη.

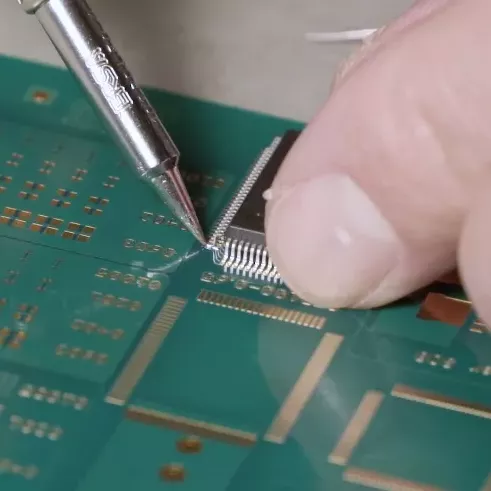

Ο σχηματισμός της, επιτρέπει να συγκρατηθεί καλάι, ώστε να κολλάμε με ευκολία εξαρτήματα με μικρό pitch.

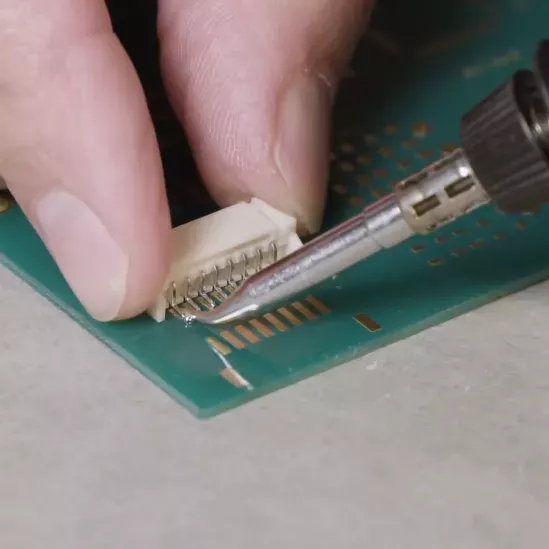

Αυτές οι μύτες είναι κατάλληλες για τα εξαρτήματα PLCC ή κονέκτορες. Μπορεί όμως να χρησιμοποιηθούν επίσης σαν γενικής κατηγορίας, σε διάφορες εφαρμογές.

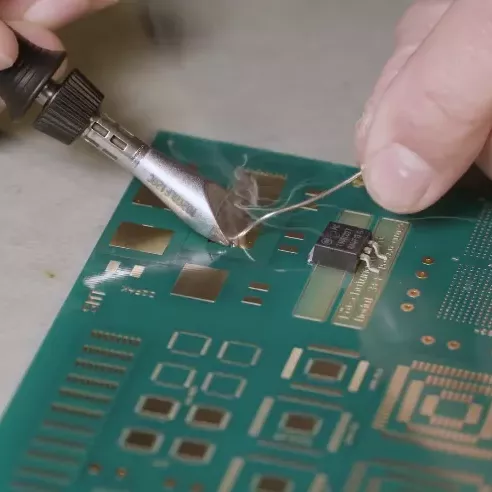

Εδώ περνάμε σε κολλήσεις μεγαλύτερης έκτασης, που έχουν ανάγκη πιο πλατιά pad.

Είναι επίσης βολικές και για εργασίες desoldering.

Σημείωση: Υπάρχουν κι άλλα που δεν τα αναφέρουμε στο άρθρο λόγω έκτασης, αλλά αυτά είναι τα βασικά σχήματα των μυτών της Ersa, που θα μας εξυπηρετήσουν για τις περισσότερες περιπτώσεις.

Μια ακόμη παράμετρος που θα μας απασχολήσει είναι εάν η κόλληση που χρησιμοποιούμε έχει ή όχι μόλυβδο. Για εργασίες με καλάι χωρίς μόλυβδο, προτιμάμε και τις αντίστοιχες μύτες που έχουν μέσα στον κωδικό τους την ένδειξη LF.

Για το σχήμα της μύτης μπορούμε να δούμε αναλυτικά για ποιες εφαρμογές προορίζεται η κάθε μια κατηγορία, λαμβάνοντας υπόψιν και τι μας βολεύει να χειριζόμαστε, αν βρεθούμε σε κάποιο δίλημμα.

Έπειτα, μόλις επιλέξουμε την σειρά, επόμενο είναι το μέγεθος, όπου ισχύει ο γενικός κανόνας με το pad που είπαμε στην αρχή.

Παίρνουμε επίσης υπόψιν μας αν χρησιμοποιούμε κόλληση με μόλυβδο ή όχι.

Τέλος, δεν ξεχνάμε πως το κάθε κολλητήρι έχει τις δικές του συμβατές μύτες.

Ελπίζουμε αυτό το άρθρο να έκανε τα πράγματα πιο απλά, και να διευκολύνει την επιλογή της μύτης.

Αν θέλουμε να δούμε πώς να συντηρούμε σωστά τις μύτες μας, μπορούμε να ρίξουμε μια ματιά σε αυτό το άρθρο της εταιρίας ADEM.
